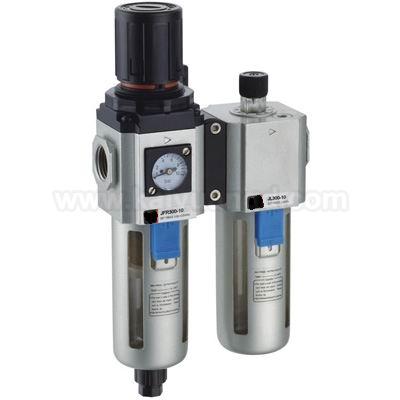

内置表新款亚德客 两联件 两点组合 GFC200-08 GFC300-15 GFC300-10 GFC300-08

项目型号

Item\Model

YGFC200-06

YGFC200-08

YGFC300-08

YGFC300-10

YGFC300-15

YGFC400-10

YGFC400-15

接管口径

Caliber Size

PT1/8

PT1/4

PT1/4

PT3/8

PT1/2

PT3/8

PT1/2

工作介质

Fluids

空气   Air

过滤精度

Filtration

40μ或50μ

使用压力范围

 Applicable Pressure Range

0.15～0.9Mpa(20～130Psi)

最高使用压力

OperatingPressure

1.0Mpa(145Psi)

允许耐压力

 Max Pressure

1.5Mpa(215Psi)

工作温度

 OperatingTemperature

5～60℃

滤水杯容量

 Capacity Of Filter Cup

10CC

40CC

80CC

给油杯容量

Capacity Of Oil Feed Cup

25CC

75CC

160CC

建议润滑用油

Suggested Lube

ISO VG 32或同级用油   ISO VG 32or Same Grade Oil

重量

Weight

425Vg

980g

1950g

标准额定流量

(L/min)

 Standard Rated Flow

(L/min)

调压过滤器Regulator & Filter

YGFR200-06

YGFR200-08

YGFR300-08

YGFR300-10

YGFR300-15

YGFR400-10

YGFR400-15

给油器 Lubricator

YGL200-06

YGL200-08

YGL300-08

YGL300-10

YGL300-15

YGL400-10

YGL400-15

①系列代号

Series code

YGFC200:G200系列二连件(G200 Series Tow-point Combination),   YGFC300:G300系列二连件(G300 Series Tow-point Combination),   YGFC400:G400系列二连件(G400 Series Tow-point Combination)

②接管口径

Caliber Size

06:PT1/8 ,08:PT1/4 ,10:PT3/8 ,15:PT1/2

③排水方式

Drian Type

空白Blank:差压排水式Pressure Differential Differential Drain Style,

M:标准手排式Standard Manual Drain Type ,

A:自动排水式 Auto Drain Type

④型式代码

Type code

空白Blank:标准型 Standard Type,  L:低压型Low pressure Type

⑤压力表代码

Pressure Gauge Code

空白Blank:附表Additional table ,  N:不附表No strings attached table

⑥压力表型式

Pressure Gauge Type

F:方形表Square table ,  C:传统表Traditional table

⑦刻度单位

Calibration units

1:Mpa ,  2:Psi

⑧过滤精度

Filter Precision

空白Blank:40μ , W:5μ

⑨牙型代码

Tooth Appearance Code

空白Blank:PT牙  PT Tooth Code , G:PS牙 PS Tooth Code , T:NPT牙 NPT Tooth Code

项目\型号

Item\Model

GFC200

GFC300

GFC400

本体

 Body

铝合金Aluminum

伞型固定座

Umbrella Baffle

POM

导流器

Air Guider

POM

滤心

FilterElement

40μ:青铜颗粒烧结Tin Copper; 50μ:聚丙稀纤维Fiber

水杯

Drain Bowl

PC

差压排水栓

 Leak Post

POM

主调压钮

Pressure Knob

POM

主调压座

Adjusting Seat

POM

主调压轴

Adjusting Spindle

HPB5-1

主调压膜片

Diaphragm

SUS304包胶  SUS304Corered with rubber

调压弹簧

Pressure Spring

不锈钢 Stainless steel

复归弹簧

 Spring

不锈钢 Stainless steel

注油塞

Filling plug

黄铜Brass

视察罩

Bowl

PC

注油针

Ejector pin

黄铜 Brass

油杯

 Oil bowl

PC

保护罩

Bowl Guard

--

SPCC
