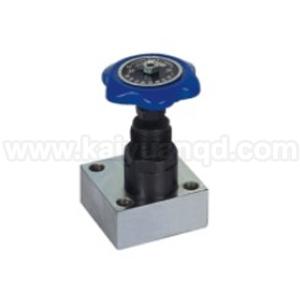

高压截止阀 液压高压截止阀 YJF-L10H YJF-L15H YJF-L20H YJF-L25H YJF-L32H

YJF-L10H YJF-L15H YJF-L20H YJF-L25H YJF-L32H

高压截止阀 液压高压截止阀

YJF-L10H YJF-L15H YJF-L20H YJF-L25H YJF-L32H

马上询价

高压截止阀 液压高压截止阀 详细介绍

一、简介
        JZF或YJF系列高压截止阀是专为液压系统设计制造的,其阀芯为液压平衡式,开启力小、密封可靠,体积小,制造简单,本产品有管式、法兰式、板式等连接形式,广泛使用于液压系统管路,集成油路,可代替HIRISEV AL VEIND USTRYCLTD等公司液压用截止阀。

二、型号说明


三、外形尺寸



型号 H开 h1 L D A M 重量(kg)
YJF-L10H 162.5 74 90 φ65 50×50 M18×1.5 2.0
YJF-L15H 181.5 82 90 φ90 54×54 M22×1.5 2.5
YJF-L20H 202 100 120 φ125 58×58 M27×2 4.0
YJF-L25H 220 93 135 φ125 68×68 M33×2 6.5
YJF-L32H 241 113 150 φ160 76×76 M42×2 11.0

型号 H开 h1 L L1 d1 d D A 重量(kg)
YJF-F10H 162.5 74 120 10 φ12.5 φ18.5 φ65 50×50 3.5
YJF-F15H 181.5 82 132 11 φ16 φ22.5 φ90 54×54 3.6
YJF-F20H 202 100 140 12 φ20 φ28.5 φ125 58×58 4.2
YJF-F25H 220 93 185 13 φ25 φ34.5 φ125 68×68 8.9
YJF-F32H 241 113 204 16 φ32 φ43 φ160 76×76 11.8
YJF-F40H 280 120 230 18 φ38 φ51 φ160 90×90 12.8
YJF-F50H 318.5 138 245 20 φ48 φ61 φ200 100×100 15.5




型号 H开 L D h A A1 B B1 C C1 φ d M 重量(kg)
YJF-B10H 142.5 106.5 φ65 40 80 70 65 50 18.5 46.5 φ22 φ10 M110 2.3
YJF-B20H 197 130 φ125 70 113 97 81 65 22.2 68.2 φ35 φ20 M16 5.5
YJF-B25H 225 135 φ125 75 117 112 85 85 24 72 φ30 φ25 M16 6.5
YJF-B32H 246 160 φ160 80 127 127 92 92 20.6 71.4 φ45 φ30 M20 9.2

以上是产品高压截止阀 液压高压截止阀(控制元件)的详细介绍,如果想要更多相关产品,请点击以下目录。
