4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15 三位五通气动电磁阀

4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15  » 三位五通气动电磁阀

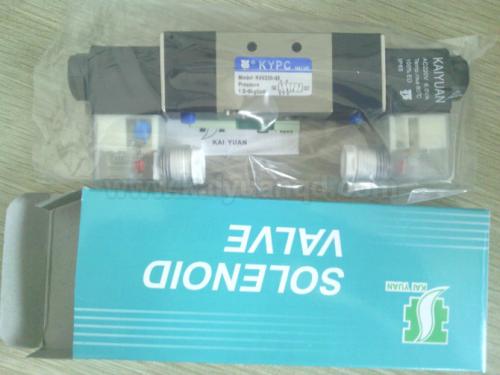

更多4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15 图片展示:

三位五通气动电磁阀

4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15

马上询价

4V410-15 4V420-15 4V430C-15 4V430E-15 4V430P-15 详细介绍

规格

项目型号
4V410-15
4V420-15
4V430C-15
4V430E-15
4V430P-15
工作介质
经40微米滤网过滤的空气
动作方式
内部先导式
位置数
五口二位(5/2way)
五口三位(5/3way)
有效截面积
50mm2 (Cv=2.79)
30mm2(Cv=1.68)
接管口径
进气(In)=出气(Out)=排气(Exhaust)=PT1/2
润滑
不需要
使用压力
1.5~8.0Kgf/cm2(21~114Psi)
最大耐压力
12.0Kgf/cm2(170.6Psi)
工作温度
-5~60(-41~140ㄈ)
电压范围
-15%~+10%
耗电量
AC220V: 2VA . AC110V: 2.5VA DC24V: 3W . DC12V: 2.5W
绝缘性
F级
保护等级
IP65( DIN40050)
接电方式
端子式
最高动作频率
每秒三次(3cucle/sec)
最短励磁时间
0.05秒(Sec)
标准电压
DC12V DC24V AC24V AC36V AC110V AC220V AC380V

订购码Ordering Code
 4 V              4                10            —         06     —       AC110V
↑               ↑                   ↑                         ↑                     ↑
①               ②                   ③                         ④                     ⑤

①规格代号Specifications code
4V:五口二(三)位电磁阀
②系列代号Series code
4:400系列    4:400 Series


③线圈及位数Coil and Median
10:单头双位置Single-head Double-position
, 20:双头双位置Double-head Double-position
, 30C:双头三位置封闭型Double-head Three-position Close Type
, 30E:双头三位置排气型Double-head Three-position Exhaust Type
, 30P:双头三位置压力型Double-head Three-positionExhaust Pressure Type
④接管口径Takeovercaliber
08:PT1/4  10:PT3/8
⑤标准电压Standard voltage
DC12V, DC24V , AC24V 50/60Hz , AC110V 50/60Hz, AC220V 50/60Hz , AC380V 50/60Hz

规格

项目型号
4A410-15
4A420-15
4A430C-15
4A430E-15
4A430P-15
工作介质
经40微米滤网过滤的空气
动作方式
外部控制
位置数
五口二位
五口三位
有效截面积
50mm2(Cv=2.79)
30mm2(Cv=1.68)
接管口径
进气(Intake)=出气(Outgassing)=排气(Exhaust)=PT1/2
润滑
不需要
使用压力
0.15~0.8MPa(21~114Psi)
最大耐压力
1.2MPa(171Psi)
工作温度
-5~60(-23~140ㄈ)
最高动作频率
3次/秒
重量
590g
770g
770g
770g
770g













订购码Ordering Code


       4A                   4                 10             —                 06
       ↑                   ↑                 ↑                                  ↑
       ①                ②                 ③                                  ④

①规格代号Specifications code
4A:五口二(三)位气控阀
②系列代号Series code
3:300系列  4:400系列


③线圈及位数Coil and Median
10:单头双位置Single-head Double-position
20:双头双位置Double-head Double-position
30C:双头三位置封闭型Double-head Three-position Close Type
30E:双头三位置排气型Double-head Three-position Exhaust Type
30P:双头三位置压力型Double-head Three-positionExhaust Pressure Type
④接管口径Takeovercaliber
 M5:M5,06:PT1/8   08:PT1/4   10:PT3/8
